Движение точки на плоскости

Для отображения движения точки по траектории используется команда comet. При этом движущаяся точка напоминает ядро кометы с хвостом. Используются следующие формы представления этой команды:

• comet (Y) — отображает движение «кометы» по траектории, заданной вектором Y;

• comet (X.Y) — отображает движение «кометы» по траектории, заданной парой векторов Y и X;

• comet (X.Y.p) — аналогична предшествующей команде, но позволяет задавать длину хвоста кометы (отрезка траектории, выделенного цветом) как p*1ength(Y), где length(Y) - размер вектора Y. а р<1. По умолчанию р = 0.1 [ Обратите внимание, что если Вы используете лупу, как-то иначе пытаетесь изменить размер Вашего рисунка или используете вкладку Copy Figure меню Edit, то график, полученный при использовании comet или cometS, исчезает. — Примеч. ред. ]

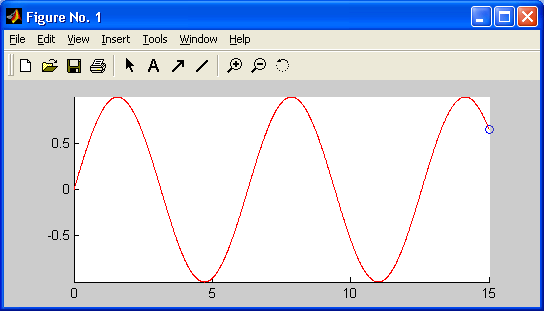

Рис. 7.1. Стоп-кадр изображения, полученный из примера использования команды comet

Следующий пример иллюстрирует применение команды comet:

» Х=0:0.01:15;

» comet(X,sin(X) )

Стоп-кадр изображения показан на рис. 7.1. «Хвост кометы» на черно-белом рисунке заметить трудно, поскольку он представляет собой отрезок линии с цветом, отличающимся от цвета линии основной части графика.
