Цветные плоские круговые диаграммы

Закрашенные секторы часто используются для построения круговых диаграмм. Для этого в MATLAB служит команда piе:

• pie(X) — строит круговую диаграмму по данным нормализованного вектора X/ SUM(X). SUM(X)—сумма элементов вектора. Если SUM(X)<=1.0, то значения в X непосредственно определяют площадь секторов;

• pie(X.EXPLODE) — строит круговую диаграмму, у которой отрыв секторов от центра задается вектором EXPLODE, который должен иметь тот же размер, что и вектор данных X.

Следующий пример строит цветную круговую диаграмму с пятью секторами, причем последний сектор отделен от остальных:

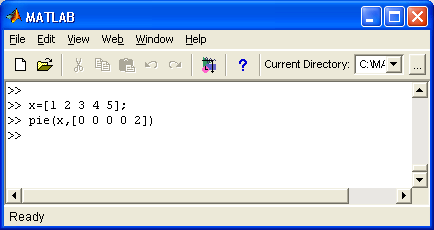

» Х=[1 2 3 4 5];

» pie(X,[0 0 0 0 2])

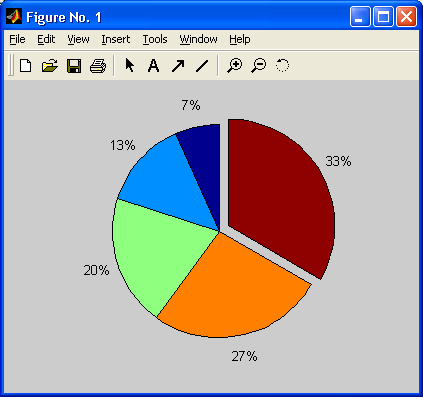

Построенная диаграмма показана на рис. 6.49.
