Графики в полулогарифмическом масштабе

В некоторых случаях предпочтителен полулогарифмический масштаб графиков, когда по одной оси задается логарифмический масштаб, а по другой — линейный.

Для построения графиков функций в полулогарифмическом масштабе используются следующие команды:

•  semilogx(...) — строит график функции в логарифмическом масштабе (основание 10) по оси X и линейном по оси Y;

• semilоgу (...) — строит график функции в логарифмическом масштабе по оси Y и линейном по оси X.

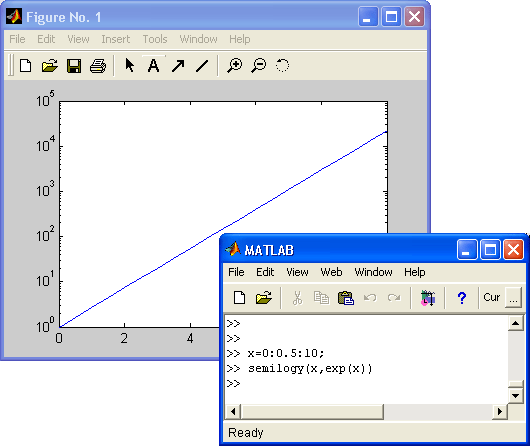

Рис. 6.5. График экспоненты в полулогарифмическом масштабе

Запись параметров (...) выполняется по аналогии с функцией plot(...). Ниже приводится пример построения графика экспоненциальной функции:

» х=0:0.5:10;

» semilogy(x.exp(x))

График функции при логарифмическом масштабе по оси У представлен на рис. 6.5.

Нетрудно заметить, что при таком масштабе график экспоненциальной функции выродился в прямую линию. Масштабной сетки теперь уже нет.
