Разбиение графического окна

Бывает, что в одном окне надо расположить несколько координатных осей с различными графиками без наложения их друг на друга. Для этого используются команды subplot, применяемые перед построением графиков:

• subplot — создает новые объекты класса axes (подокна);

• subplot(m.n.p) или subplot(mnp) — разбивает графическое окно на тхп подокон, при этом m — число подокон по горизонтали, n — число подокон по вертикали, а р— номер подокна, в которое будет выводиться текущий график (подокна отсчитываются последовательно по строкам);

• subplot(H), где Н — дескриптор для объекта axes, дает альтернативный способ задания подокна для текущего графика;

• subplot( 'position',[left bottom width height]) — создает подокно с заданными нормализованными координатами (в пределах от 0.0 до 1.0);

• subplot(lll) Hclf reset — удаляют все подокна и возвращают графическое окно в обычное состояние.

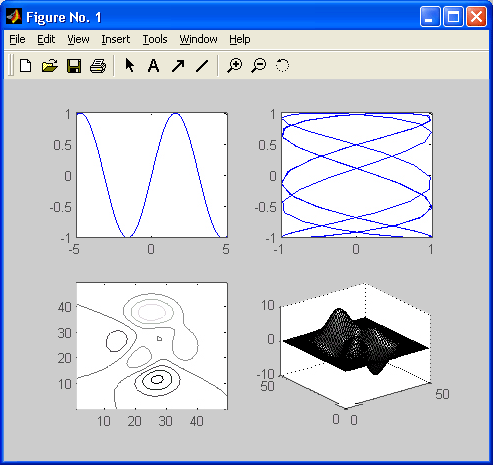

Рис. 6.42. Четыре графика различного типа, размещенных в подокнах одного окна

Следующий пример иллюстрирует применение команды subplot:

» х=-5:0.1:5;

subplot(2.2.1).plot(x.sin(x))

subplot(2.2.2).plot(sin(5*x).cos(2*x+0.2))

subplot(2.2.3).contour(peaks)

subplot(2.2.4).surf(peaks)

В этом примере последовательно строятся четыре графика различного типа, размещаемых в разных подокнах (рис. 6.42).

Следует отметить, что для всех графиков возможна индивидуальная установка дополнительных объектов, например титульных надписей, надписей по осям и т. д.
