Tрехмерные контурные графики

Трехмерный контурный график представляет собой расположенные в пространстве линии равного уровня, полученные при расслоении трехмерной фигуры рядом секущих плоскостей, расположенных параллельно опорной плоскости фигуры.

При этом в отличие от двумерного контурного графика линии равного уровня отображаются в аксонометрии. Для получения трехмерных контурных графиков используется команда contourS:

• contour3(...) — имеет синтаксис, аналогичный команде contour(...), но строит линии равного уровня в аксонометрии с использованием функциональной окраски (окраска меняется вдоль оси Z).

Полезные частные формы записи этой команды:

• contour3(Z) — строит контурные линии для поверхности, заданной массивом Z, без учета диапазона изменения х и у;

• contour3(Z.n) — строит то же, что предыдущая команда, но с использованием п секущих плоскостей (по умолчанию n=10);

• contour3(X,Y,Z) — строит контурные линии для поверхности, заданной массивом Z, с учетом изменения х и у. Двумерные массивы X и Y создаются с помощью функции meshgrid;

• contours(X.Y.Z.n) — строит то же, что предыдущая команда, но с использованием п секущих плоскостей.

Пример применения команды contourS:

» contour3(peaks,20)

» colormap(gray)

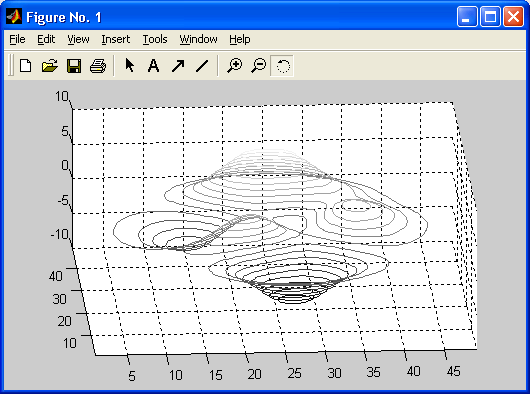

Соответствующий данному примеру график представлен на рис. 6.31. В данном случае задано построение двадцати линий уровня.

Рис. 6.31. Трехмерный контурный график для функции peaks

С командой contourS связаны следующие одноименные функции (не выполняющие графические построения):

• C=contour3(...) — возвращает матрицу описания контурных линий С для использования командой clabel;

• [С, H]=contour3(...) — возвращает массив С и вектор-столбец Н дескрипторов объектов path для каждой линии уровня. Свойство UserData каждого объекта содержит значение высоты для соответствующего контура.
