Построение графиков отрезками прямых

Функции одной переменной у(х) находят широкое применение в практике математических и других расчетов, а также в технике компьютерного математического моделирования. Для отображения таких функций используются графики в декартовой (прямоугольной) системе координат. При этом обычно строятся две оси — горизонтальная X и вертикальная Y, и задаются координаты х и у, определяющие узловые точки функции у(х). Эти точки соединяются друг с другом отрезками прямых, т. е. при построении графика осуществляется линейная интерполяция для промежуточных точек. Поскольку MATLAB — матричная система, совокупность точек у(х) задается векторами X и Y одинакового размера.

Команда plot служит для построения графиков функций в декартовой системе координат. Эта команда имеет ряд параметров, рассматриваемых ниже.

• plot (X, Y) — строит график функции у(х), координаты точек (х, у) которой берутся из векторов одинакового размера Y и X. Если X или Y — матрица, то строится семейство графиков по данным, содержащимся в колонках матрицы.

Приведенный ниже пример иллюстрирует построение графиков двух функций — sin(x) и cos(x), значения функции которых содержатся в матрице Y, а значения аргумента х хранятся в векторе X:

» х=[0 12345];

» Y=[sin(x):cos(x)];

» plot(x.Y)

На рис. 6.1 показан график функций из этого примера. В данном случае отчетливо видно, что график состоит из отрезков, и если вам нужно, чтобы отображаемая функция имела вид гладкой кривой, необходимо увеличить количество узловых точек. Расположение их может быть произвольным.

Рис. 6.1. Графики двух функций в декартовой системе координат

• plot(Y) — строит график у(г), где значения у берутся из вектора Y, a i представляет собой индекс соответствующего элемента. Если Y содержит комплексные элементы, то выполняется команда plot (real (Y). imag(Y)). Во всех других случаях мнимая часть данных игнорируется.

Вот пример использования команды plot(Y):

» х=2*pi:0.02*pi:2*pi;

» y=sin(x)+i*cos(3*x);

» plot(y)

Соответствующий график показан на рис. 6.2.

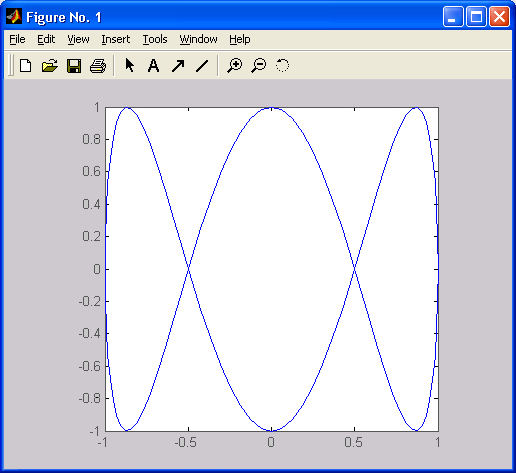

Рис. 6.2. График функции, представляющей вектор Y с комплексными элементами

•  plot(X.Y.S) — аналогична команде plot(X.Y), но тип линии графика можно задавать с помощью строковой константы S.

Значениями константы S могут быть следующие символы.

Таким образом, с помощью строковой константы S можно изменять цвет линии, представлять узловые точки различными отметками (точка, окружность, крест, треугольник с разной ориентацией вершины и т. д.) и менять тип линии графика.

•  рlot (X1. Y1, S1, Х2, Y2. S2. ХЗ. Y3, S3,...) — эта команда строит на одном графике ряд линий, представленных данными вида (X..Y..S.), где X. и Y. — векторы или матрицы, a S. — строки. С помощью такой конструкции возможно построение, например, графика функции линией, цвет которой отличается от цвета узловых точек. Так, если надо построить график функции линией синего цвета с красными точками, то вначале надо задать построение графика с точками красного цвета (без линии), а затем графика только линии синего цвета (без точек).

При отсутствии указания на цвет линий и точек он выбирается автоматически из таблицы цветов (белый исключается). Если линий больше шести, то выбор цветов повторяется. Для монохромных систем линии выделяются стилем.

Рассмотрим пример построения графиков трех функций с различным стилем представления каждой из них:

» x=-2*pi:0.1*pi:2*pi;

» yl=sin(x);

» y2=sin(x).^2;

» y3=sin(x).^3:

» plot(x.yl.'-m',x,y2.'-.+r'.х.у3,'--ok')

Графики функций для этого примера показаны на рис. 6.3.

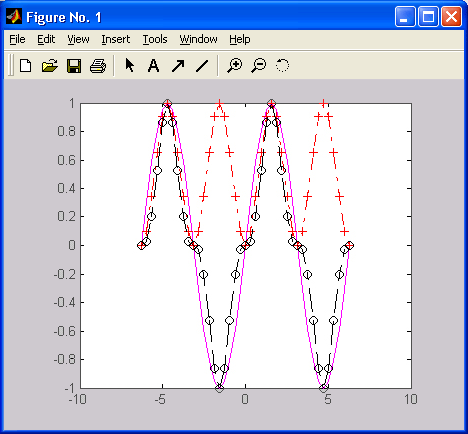

Рис. 6.3. Построение графиков трех функций на одном рисунке с разным стилем линий

Здесь график функции yl строится сплошной фиолетовой линией, график у2 строится штрих пунктирной линией с точками в виде знака «плюс» красного цвета, а график уЗ строится штриховой линией с кружками черного цвета. К сожалению, на черно-белых рисунках этой книги вместо разных цветов видны разные градации серого цвета.
