Сетчатые 3D-графики с проекциями
Иногда график поверхности полезно объединить с контурным графиком ее проекции на плоскость, расположенным под поверхностью.
Для этого используется команда meshc:
meshc(...) — аналогична mesh(...), но помимо графика поверхности дает изображение ее проекции в виде линий равного уровня (графика типа contour).
Ниже дан пример применения этой команды:
» [X.Y]=meshgrid([-3:0.15:3]);
» Z=X.^2+Y.^2;
» meshc(X,Y,Z)

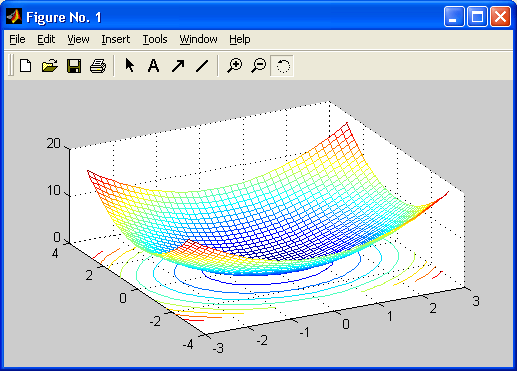

Построенный график показан на рис. 6.23.
Рис. 6.23. График поверхности и ее проекции на расположенную ниже плоскость
Нетрудно заметить, что график такого типа дает наилучшее представление об особенностях поверхности.
|
|
|
|
