В современной рекламе, для которой
характерно постоянное обращение не только к чувству зрителя, но и к его разуму,
довольно часто используются всевозможные диаграммы и графики.
И это касается не только рекламы,
например, вычислительной техники, обращенной действительно к людям понимающим
и ценящим толково интерпретированную информацию, но даже рекламы, скажем, жевательной
резинки (без которой, как известно, "...нарушается кислотно-щелочной баланс...").
Программа Adobe Illustrator располагает
специальным инструментом, который позволит при разумном использовании создать
лаконичные, элегантные и грамотные диаграммы.
Типы диаграмм
Один из важных моментов при создании
диаграмм состоит в ясном представлении их "выразительных способностей".
Выбор типа диаграммы зависит в значительной степени от вида цифровой информации
и задачи, которая на него возлагается: сравнение отдельных данных, динамика
одного или нескольких процессов и т. д.
Программа Adobe Illustrator предлагает
на выбор девять типов диаграмм.
Тип
Column
(Вертикальные
полосы) — вертикальная полосковая диаграмма, задача которой — отобразить для
сравнения два или более значений с помощью полос, длина которых пропорциональна
значению (рис. 12.1). Этот тип диаграммы можно использовать, например, для
сравнения различных групп населения за разные годы.
Тип
Stacked Column
(Вертикальный стек) — слитная вертикальная полосковая диаграмма, задача которой
— отобразить для сравнения не только два или более значений с помощью полос,
но и показать соотношение этих полос к целому (рис. 12.2). Можно использовать
такой тип диаграммы, например, для сравнения различных групп населения не
только в разные годы, но и по отношению к сумме этих групп.
Рис. 12.1.
Кнопка инструмента и пример диаграммы типа
Column

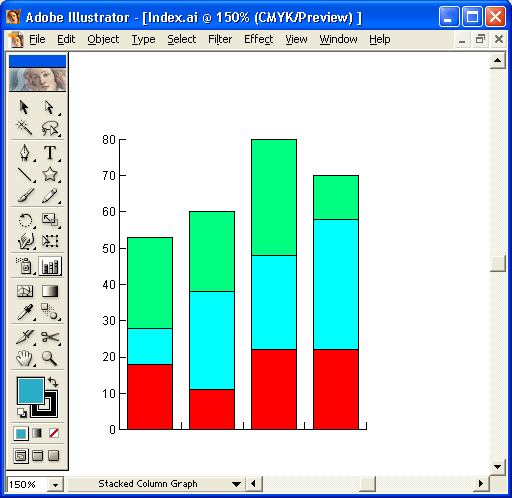

Рис. 12.2.
Кнопка инструмента и пример диаграммы типа
Stacked Column
Тип
Ваr
(Горизонтальные
полосы) — тот же тип диаграммы, что и
Column
(Вертикальные полосы),
но располагаемый горизонтально (рис. 12.3). Этот тип можно использовать для
сравнения нескольких значений, связанных с временными параметрами, например
для сравнения быстродействия процессоров компьютеров.
Рис. 12.3
.
Кнопка инструмента и пример диаграммы типа
Ваr
Тип
Stacked Bar
(Горизонтальный стек) — тот же тип диаграммы, что и
Stacked
Column
(Вертикальный стек), но располагаемый горизонтально (рис. 12.4). Этот тип
можно использовать для сравнения нескольких значений, связанных с временными
параметрами, например сравнение быстродействия компьютеров с учетом вклада
процессора, обращения к дискам и т. д.
Тип
Line
(Линейный
график) — линейная диаграмма, задача которой — отобразить динамику изменения
дискретных значений в определенные интервалы времени (рис. 12.5). Этот тип
диаграммы часто используется, например, для представления динамики курса валют.
Тип
Area
(Аддитивный
график) — плоскостная диаграмма, основанная на линейной, с той разницей, что
площадь под каждой линией также имеет смысловое значение (рис. 12.6). Этот
тип можно использовать, например, для представления товарооборота различных
стран. Общая площадь будет соответствовать общему товарообороту.
Тип
Scatter
(Точечная
диаграмма) — диаграмма рассеяния, которая может применяться для отображения
данных, отклоняющихся от какого-либо значения (рис. 12.7).
Рис. 12.4.
Кнопка инструмента и пример диаграммы типа
Stacked Bar

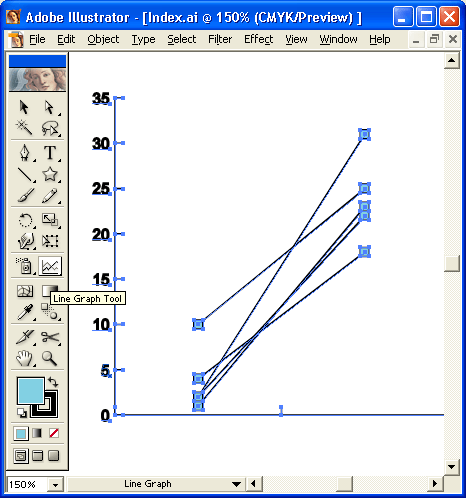

Рис. 12.5
.
Кнопка инструмента и пример диаграммы типа
Line
Рис. 12.6.
Кнопка инструмента и пример диаграммы типа
Area
Рис. 12.7.
Кнопка инструмента и пример диаграммы типа
Scatter
Тип
Pie
(Круговая
диаграмма) — круговая диаграмма, применяемая для отображения процентного содержания
составных частей по отношению к целому (рис. 12.8).

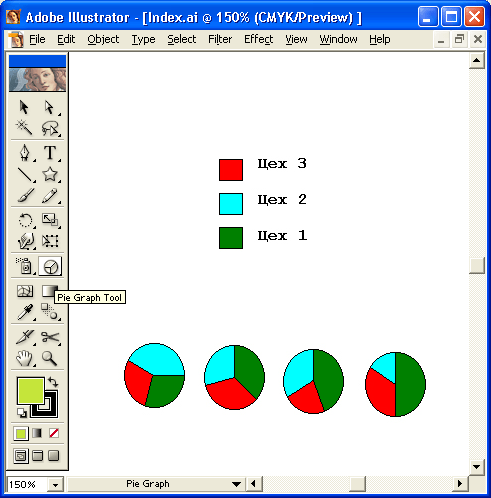

Рис. 12.8.
Кнопка инструмента и пример диаграммы типа
Pie
Тип
Radar
(Радар)
— "паутинная" диаграмма, которая может применяться для отображения
сравнительных значений во времени или по категориям (рис. 12.9).

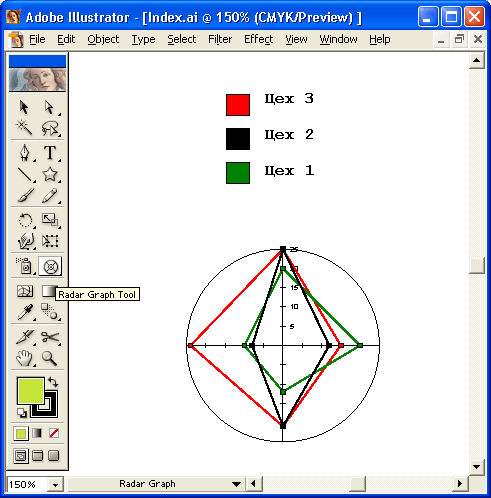

Рис. 12.9.
Кнопка инструмента и пример диаграммы типа
Radar
